Рекомендации и решения |

Типовые IP-решения для объектов различных классов и назначения на базе оборудования Smartec

Система IP-видеонаблюдения для средних объектов (5-16 IP-камер)

Объектом среднего класса может быть, например, склад, небольшое предприятие, офис. Требования к системе в данном случае расширяются: в ночное время, когда персонал отсутствует, она выполняет охранные функции, днем – реализует большей частью технологическое видеонаблюдение. Камеры при этом могут устанавливаться как внутри, так и вне помещений. Соответственно определяется их тип; помимо цветных необходимо использовать также камеры «день/ночь», уверенно работающие при больших перепадах освещенности.

В охранном режиме целесообразно использовать встроенный в камеры детектор движения. Это максимально снизит загрузку сети и видеоархива. Иногда вместо детектора движения лучше использовать имеющиеся датчики системы сигнализации. В дневное время видеонаблюдение ведется преимущественно в непрерывном режиме, за некоторым исключением ряда уличных видеокамер, где, как правило, нет интенсивного движения.

На таких объектах бывает достаточно установить 10-16 IP-камер. Если есть уже установленные аналоговые камеры, то для их подключения к общей системе используются IP-видеосерверы.

Работа этого оборудования организуется с помощью специализированного ПО Griffid Monitoring Station на основе структуры «клиент-сервер». Все формируемые видеопотоки поступают на выделенный сервер и записываются в соответствии с установленным режимом. Рабочие места операторов («клиенты») обеспечивают независимый просмотр «живого», а также записанного на сервер видео.

Состав системы

Аппаратная часть

  • До 16 IP-камер (STC-2070 + объектив) и/или аналоговых камер, подключенных к IP-видеосерверам
  • Сетевой коммутатор (TCP/IP)
  • Локальная сеть (10/100 BaseT Ethernet)
  • Сервер для видеоархива (устанавливается с учётом технических требований)
  • ПК оператора (устанавливается или используется существующий).

Расчёт объёма жёсткого диска для сервера видеоархива производится по Таблице №2.

Минимальные системные требования для ПК приведены в Таблице №3.

Программная часть

  • Специализированное ПО Griffid Monitoring Station предназначено для записи и удалённого просмотра видео с IP-камер. Помимо стандартных сервисов в нем реализованы следующие дополнительные функции:
  • Возможность работы с неограниченным количеством IP-камер (и/или аналоговых видеокамер, подключенных к IP-видеосерверам
  • Построение клиент-серверной архитектуры системы (возможность просмотра видеоархива с удалённого ПК)
  • Поддержка интерактивных графических планов объекта
  • Удобный для пользователя интерфейс, встроенная навигация (объединение IP-камер и IP- видеосерверов в группы, система поиска в видеоархиве)
  • Высокая надежность системы за счет использования программной функции WatchDog
  • Реализация интеллектуального программного детектора движения
  • Расширенные настройки реакций на события
  • Возможность использования в системе IP-оборудования других производителей
  • Поддерживаемые алгоритмы видеокомпрессии: MJPEG, MPEG-4, H263, H264.

Требования к локальной вычислительной сети

  • Пропускная способность ЛВС на участке от каждой IP-камеры до сетевого коммутатора не менее 10 Мбит/с
  • Пропускная способность ЛВС на участке от сетевого коммутатора до ПК рабочего места оператора не менее 100 Мбит/с
  • Пропускная способность ЛВС на участке от сетевого коммутатора до сервера видеоархива не менее 1000 Мбит/с

Если используется существующая ЛВС, то для IP-видеонаблюдения резервируется канал, пропускная способность которого рассчитывается по Таблице №1.

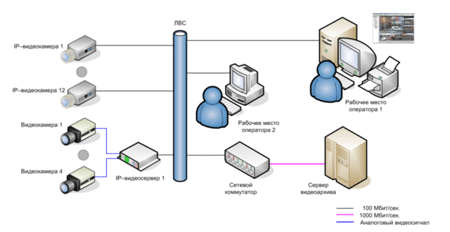

Структурная схема для средних объектов (от 4 до 16 IP-камер)

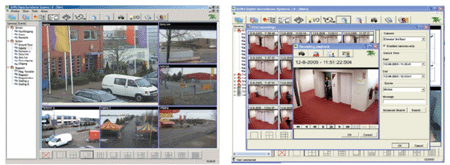

Интерфейс специализированного ПО Griffid Monitoring Station для записи и удалённого просмотра сигнала с IP-камер:

Основные возможности системы

  • Синхронная запись видеоизображения (количество камер – до 16)
  • Форматы отображения на экране монитора ПК: 1, 4, 6, 8, 9, 10, 16
  • Алгоритм видеокомпрессии MPEG-4
  • Запись (круглосуточная; по тревоге; по расписанию; по детектору движения; запись по предсобытию до 30 с)
  • Интеллектуальный детектор движения сможет самостоятельно включить тревогу, а также инициировать запись видео на ПК
  • Просмотр архива, поиск в архиве по дате/времени или по событиям
  • Экспорт стоп-кадров в файлы графических форматов (*.bmp, *.jpg) или видеофайлы (*.avi), возможность просмотра на любом ПК
  • Дистанционное администрирование IP-камер и IP-видеосерверов
  • 3-уровневая система паролей доступа.

На любые вопросы вам ответят менеджеры компании «АРМО-Системы», являющейся эксклюзивным дистрибьютором оборудования марки Smartec, по многоканальному телефону: (495) 787–3342 или по эл. почте info@smartec-cctv.ru либо armosystems@armo.ru

  Таблицы 1-3
