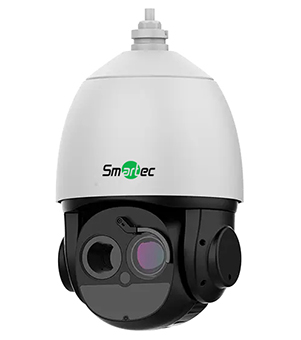

 Интегрированный комплекс STX-IPPT5958AL состоит из тепловизора, IP-камеры видимого диапазона с ИК-прожектором и скоростного программируемого поворотно-наклонного механизма, смонтированных в компактном термокожухе класса IP66. IP-камера базируется на 1/1,8” КМОП-сенсоре, снабжена моторизованной оптикой 6,27-251 мм и передает видео с разрешением 2688х1520 пикс. в реальном времени. Тепловизионный модуль имеет чувствительность ≤40 мК, матрицу с разрешением 640х512, которое интерполируется до 1920х1080, и объектив с фокусным расстоянием 25 мм. Универсальный видео тепловизор STX-IPPT5958AL поддерживает 3 типа правил бесконтактного измерения температуры, детекцию дыма и возгорания, распознавание людей и транспортных средств, и другие функции видеоаналитики.
STX-IPPT5958AL комбинирует обнаружение объектов, в том числе, в сложных условиях видимости, и бесконтактный мониторинг температуры в секторе обзора. Модуль тепловизора формирует изображение, позволяющее фиксировать появление людей и транспортных средств в абсолютной темноте, при дожде, тумане, задымлении или при применении средств визуальной маскировки. Также видео тепловизор обеспечивает быстрое и точное обнаружение дыма, возгорания, перегрева или переохлаждения критических зон оборудования, кабелей, трубопроводов и др. для предотвращения аварий. Камера, транслирующая информативное видео в режимах «день-ночь», помогает визуально контролировать ситуацию. За счет высокой чувствительности, наличия «дальнобойной» оптики и скоростного поворотно-наклонного механизма STX-IPPT5958AL целесообразно применять для охраны объектов с обширной открытой территорией.
Мощная оптика и программируемый PTZ-функционал
Термальный блок STX-IPPT5958AL оснащен фиксированным объективом с фокусным расстоянием 25 мм, позволяющим обнаруживать людей/ТС на расстоянии до 1040/3194 м и распознавать их на удалении до 260/799 м. Измерять температуру объектов с габаритами 1х1 и 0,2х0,2 м видео тепловизор способен на дистанциях до 417 и 83 м, соответственно. Модуль IP-камеры, транслирующей 4-мегапиксельное видео, снабжен моторизованным объективом 6,27-251 мм с 40-кратным оптическим зумом. Механизм позиционирования обеспечивает вращение термального и визуального модулей на 360° со скоростью до 300°/с и их наклон в пределах от -10° до +90° со скоростью до 240°/с. Обширный перечень PTZ-функций STX-IPPT5958AL включает 400 программируемых предустановок, 8 маршрутов автосканирования, 12 туров патрулирования, а также режим интеллектуального трекинга.
Температурный мониторинг
Поворотный видео тепловизор STX-IPPT5958AL регистрирует температуру обозреваемых объектов в диапазоне от -20 до +150 °C или от 0 до +550 °C. При этом можно задать 19 различных пороговых значений температуры для каждого интересующего объекта, а в случае выхода температуры за пределы заданных параметров, как и при фиксации недопустимой температурной разницы, будет активирован сигнал тревоги. Высокая чувствительность тепловизора обеспечивает измерение температуры с точностью ±2 ℃ или ±2%, а время отклика не превышает 30 миллисекунд. Наряду с мониторингом всей сцены, попадающей в видеокадр, доступны 3 типа правил измерения температуры для выбранных зон (до 19): в точке, на линии и в области.
Интеллектуальный видеоконтроль
Охранный функционал тепловизора STX-IPPT5958AL включает обнаружение вторжения, пересечения виртуальных линий, праздношатания, движения в неположенном направлении, входа и выхода из контролируемой зоны. Аналитическая обработка видео обеспечивает фиксацию потенциально опасных событий и помогает операторам быстро принимать обоснованные решения. Для сбора статистических данных поддерживается учет количества посетителей. В целях наращивания охранных возможностей видео тепловизор можно оснастить опциональными внешними датчиками (до 7), оповещателями (1 или 2), микрофоном и активным динамиком.
Трансляция и локальная запись видео
STX-IPPT5958AL передает несколько настраиваемых потоков с частотой обновления до 25/30 к/с. Термальный модуль видео тепловизора использует неохлаждаемое матричное фотоприемное устройство с разрешением 640х512 пикс., которое можно интерполировать до 1920х1080 пикс. Улучшить визуальное восприятие изображения, формируемого тепловизором, помогает псевдоцветовое преобразование: картинка трансформируется из монохромной в цветную с выбранным распределением тонов («белый горячий», «черный горячий», «радуга» и др.). IP-камера транслирует видео с детализацией до 2688х1520 пикс., а наличие ИК-прожектора с дальностью подсветки до 300 метров позволяет ей работать даже при нулевой освещенности. Термальные и визуальные потоки могут записываться локально на встраиваемую карту памяти объемом до 256 ГБ.
Уличное исполнение
Компактный корпус STX-IPPT5958AL изготовлен из металла, соответствует классу защиты оболочки IP66 и имеет обтекаемую форму, не допускающую скопление влаги. Благодаря этому, видео тепловизор стабильно работает при любых погодных условиях и перепадах внешних температур от -40 до +60 °C. Для очистки смотрового окна от пыли, грязи, снега, капель дождя и конденсата, препятствующих формированию четкого информативного видео, тепловизор имеет штатный стеклоочиститель – подвижную щетку, работающую по принципу автомобильных дворников.
Технические характеристики видео тепловизора Smartec STX-IPPT5958AL
|
Параметры
|
Значения
|
|
Модуль тепловизора
|
|
Матрица:
|
Неохлаждаемый микроболометр (матричное ФПУ)
|
|
Тепловая чувствительность:
|
≤40 мК
|
|
Разрешение:
|
640х512, изображение может быть интерполировано до размера 1920х1080
|
|
Размер пиксела:
|
12 мкм
|
|
Спектральный диапазон:
|
8–14 мкм
|
|
Объектив тепловизора и углы обзора (Г/В):
|
25 мм, моторизованное управление фокусировкой, F1.0; 17°/14°
|
|
Дистанция обнаружения/распознавания человека (1,8х0,5 м):
|
1040/260 м
|
|
Дистанция обнаружения/распознавания автомобиля (4х1,5 м):
|
3194/799 м
|
|
Дистанция измерения температуры объекта 1х1/0,2х0,2 м:
|
417/83 м
|
|
Видеопотоки:
|
Основной: 1920х1080, 1280х1024, 1280х720, 640х512 пикс. при 25 к/с;
дополнительный: VGA, 640х512 пикс., CIF при 25 к/с
|
|
Битрейт:
|
100 кбит/с – 12 Мбит/с
|
|
Цветовая видео палитра (псевдоцвета):
|
Белый горячий, черный горячий, радуга и др.
|
|
Настройки изображения:
|
Яркость, резкость, контрастность, отображение, FFC, 2D/3D DNR
|
|
Измерение температуры:
|
3 типа правил измерения температуры и до 20 режимов, в том числе, полнокадровый и 19 прочих (в точке, на линии, в области)
|
|
Сигнал тревоги:
|
Превышение порога температуры, недопустимая разница температур
|
|
Диапазон измерений температуры:
|
От -20 до +150 °С либо от 0 до +550 °С
|
|
Погрешность измерения:
|
±2 °С/±2%
|
|
Время отклика:
|
≤30 мс
|
|
Модуль IP-камеры
|
|
Чувствительный элемент:
|
1/1,8” КМОП-матрица Sony
|
|
Разрешение:
|
2688х1520 пикс.
|
|
Объектив камеры:
|
6,27-251 мм (40х оптический зум); автоматическое/ручное/полуавтоматическое управление фокусировкой; F1.5-F4.8
|
|
Углы обзора (Г/В):
|
60,7°-2,33°/36,8°-1,38°
|
|
Скорость затвора:
|
1/5-1/20000 с
|
|
Динамический диапазон:
|
True WDR
|
|
Минимальная освещенность:
|
Цв.: 0,001 лк; ч/б: 0,0001 лк, 0 лк (ИК-подсветка вкл.)
|
|
Дальность ИК-подсветки:
|
До 300 метров
|
|
Видеопотоки:
|
Основной: 2688х1520, 2560х1440, 2304х1296, 1920х1080, 1280х720 пикс. при 25/30 к/с;
дополнительный: D1, VGA, 640х360 пикс., CIF, QCIF, QVGA при 25/30 к/с
|
|
Битрейт:
|
Основной видеопоток: 100 кбит/с – 16 Мбит/с:
дополнительный видеопоток: 100 кбит/с – 6 Мбит/с
|
|
Функции:
|
Зеркальное отображение, «антитуман», маскирование приватных зон
|
|
Общие характеристики видео тепловизора
|
|
Углы поворота/наклона:
|
Непрерывное вращение от 0° до 360°, наклон от -10° до +90°
|
|
Скорости поворота и наклона:
|
0,01-300°/с и 0,01-240°/с
|
|
Настройка скорости:
|
Автоматическая/ручная (скорости от 0 до 8)
|
|
PTZ-функции:
|
До 400 пресетов, 8 маршрутов сканирования (до 32 предустановок в каждом маршруте), 12 туров патрулирования (до 32 предустановок в каждом туре), 6 режимов трекинга
|
|
Точность позиционирования по предустановкам:
|
±0,2°
|
|
3D позиционирование:
|
Есть
|
|
Память при выключении:
|
Есть
|
|
Движение в простое:
|
Активация предустановки, маршрута сканирования, тура или паттерна при отсутствии ввода в течение заданного промежутка времени
|
|
Стеклоочиститель:
|
Есть
|
|
Настройка битрейта:
|
CBR/VBR
|
|
Аудиокодеки:
|
G.711 (64 кбит/с); RAW PCM (128 кбит/с)
|
|
Зоны интереса:
|
Вкл./выкл. (8 прямоугольных зон)
|
|
Интеллектуальные функции:
|
Детекция движения, температуры и срабатывания интерфейсов тревоги; распознавание людей и транспортных средств; детекция дыма и точек возгорания
|
|
События аналитики:
|
Вторжение, пересечение линии/линий, праздношатание, движение в недопустимом направлении, вход/выход из зоны, подсчет людей
|
|
SDK:
|
Есть
|
|
Сетевые протоколы:
|
IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, 802.1x
|
|
Поддержка ONVIF:
|
Реализована
|
|
Макс. кол-во подключений:
|
10 пользователей
|
|
Сетевой интерфейс:
|
RJ-45 (10/100 Base-T)
|
|
Вход/выход аудио:
|
1/1
|
|
Входы/выходы тревоги:
|
7/2
|
|
Поддерживаемые браузеры для удаленного просмотра видео:
|
MS IE11, Google Chrome, Mozilla Firefox, MS Edge
|
|
Языки интерфейса:
|
Русский и др.
|
|
Интерфейс RS-485:
|
Есть
|
|
Аналоговый выход CVBS:
|
Есть
|
|
Поддержка SD-карт памяти:
|
До 256 ГБ
|
|
Электропитание:
|
24 или 36 В пост. тока, РоЕ++ (IEEE 802.3bt)
|
|
Потребляемая мощность:
|
Макс. 45 Вт
|
|
Диапазон рабочих температур:
|
От -40 до +60 °С
|
|
Класс защиты оболочки:
|
IP66
|
|
Материал корпуса:
|
Металл
|
|
Габариты (Диам.хВ):
|
226х363 мм
|
|
Масса:
|
6 кг
|
Основные технические характеристики и цены на продукцию Smartec для систем видеонаблюдения приведены в прайс-листе. Для получения дополнительной информации на видео тепловизоры STX-IPPT5958AL, другие устройства и ПО Smartec для видеосистем обращайтесь по эл. почте info@smartec-cctv.ru или по многоканальному телефону (495) 787–3342 в отдел продаж компании «АРМО-Системы», являющейся авторизованным поставщиком оборудования Smartec в России, либо в региональные офисы «АРМО». |
