STX-IP21TM – компактное устройство для дистанционного измерения температуры

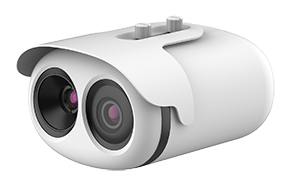

STX_IP21TM_s.jpgВидеокомплекс STX-IP21TM марки Smartec выполняет дистанционное измерение температуры тела людей, как индивидуально, так и в потоке, для своевременного обнаружения зараженных вирусными инфекциями и проактивной защиты от распространения опасных заболеваний. Биспектральная камера с высокой точностью измеряет температуру более 16 человек в кадре, даже если они используют медицинские маски, и одновременно может выполнять распознавание лиц. Компактное устройство эффективно решает задачи эпидемиологического контроля в учреждениях здравоохранения и образования, на транспортных, промышленных и торговых объектах.

Устройство STX-IP21TM поставляется полностью готовым к работе в комплекте с калибрующим прибором (Black body) и кронштейном для настенного монтажа. Этот видеокомплекс рассчитан на установку, как внутри помещений, так и в уличных условиях, и способен бесперебойно работать в диапазоне внешних температур от -30 до +60 °C. Есть возможность выбрать вариант стационарного или мобильного развертывания комплекса.

Биспектральное устройство «два-в-одном»
В компактном корпусе STX-IP21TM сочетаются тепловизионный модуль на основе неохлаждаемого микроболометра IRFPA с разрешением 400×300 пикс. и чувствительностью 40 мК, и 2-мегапиксельная камера видимого диапазона с широкоугольным моторизованным объективом 2,7 – 12 мм. Тепловизор, оборудованный фиксированным объективом 8 мм, с высокой скоростью и точностью до 0.3 °C измеряет температуру людей в движении, а IP-камера формирует четкое изображение лиц для внесения в базу данных. При детектировании превышения порогового значения температуры, устройство незамедлительно формирует и передает сигнал тревоги. Время отклика STX-IP21TM составляет всего 30 мс.

Непрерывный видеомониторинг и анализ данных
Комплекс дистанционного контроля температуры STX-IP21TM сконструирован для работы в режиме 24/7. Возможность распознавания состояния объектов по их тепловому излучению позволяет STX-IP21TM немедленно обнаруживать потенциальные угрозы, которые могут исходить не только от людей, но и от технологического оборудования. Встроенная видеоаналитика помогает фиксировать тревожные изменения в поле зрения камеры. Благодаря тому, что поступающие данные автоматически анализируются, пользователям предоставляется вся необходимая информация для принятия соответствующих мер.

Возможности передачи видео и аудио
STX-IP21TM поддерживает современный видеокодек H.265, формирует и передает видеоизображение несколькими индивидуально конфигурируемыми потоками и защищает передаваемые данные. Если на объекте имеется необходимость звукового сопровождения видео (к примеру, для оповещения при превышении заданного значения пороговой температуры), к аудиовходу и выходу камеры подключаются микрофон и громкоговоритель.

Управляющее ПО в комплекте
Данные видеомониторинга могут записываться на встраиваемую в корпус камеры карту памяти, HDD видеорегистратора/сервера или компьютера, на сетевое хранилище NAS. Чтобы управлять видеокомплексом можно воспользоваться клиентским программным обеспечением, которое предусмотрено в комплекте STX-IP21TM. С помощью этого ПО задаются температурные пороги формирования тревоги, а также действия по тревоге, такие как создание снимка, внесение лица в базу и другие. Наряду с этим, комплекс Smartec STX-IP21TM свободно интегрируется со многими системами видеоменеджмента по ONVIF.

Простая калибровка видеокомплекса
Сделать мониторинг температуры максимально точным и корректным, и упростить калибровку видеокомплекса позволяет установка STX-IP21TM по рекомендуемым правилам. Так, оптимальное расстояние между камерой и калибровщиком составляет 3-5 м. Оба эти устройства размещаются на одной высоте от пола (2,2 – 2,3 метра) в пределах прямой видимости. Биспектральная камера может располагаться под наклоном к плоскости измерения.

Технические характеристики комплекса Smartec STX-IP21TM

Параметры

Значения

Технические характеристики тепловизионной камеры

Тип детектора:

Неохлаждаемый микроболометр IRFPA

Эффективные пиксели:

400(Г) ×300(В)

Размер пиксела:

17 мкм

Чувствительность:

40 мК @F1.0, 300K

Спектральный диапазон:

8~14 мкм

Настройка изображения:

Полярность LUT/ DVE/ Зеркало/ FCC/ /3D DNR Яркость/Контраст/ ROI

Цветовая палитра:

Черный-тепло/белый-тепло/радуга/оттенки красного, 17 режимов окрашивания

Фокусное расстояние:

8 мм

Управление фокусировкой:

Ручное

Диафрагма:

F1.0

Угол обзора:

Г: 46°, В: 35°

Технические характеристики камеры видимого диапазона

Чувствительный элемент:

1/1,9" КМОП-сенсор Sony

Эффективное разрешение:

1920(H)×1080(V)

Скорость затвора:

1/50 ~ 1/64,000 с

Минимальная освещенность:

Цвет: 0,01 лк @ (F1.2, AGC ON)

Ч/Б: 0,001 лк @ (F1.2, AGC ON)

Соотношение сигнал/шум:

Более 55 дБ

Широкий динамический диапазон:

True WDR 120 дБ

Фокусное расстояние:

2,7 ~ 12 мм

Диафрагма:

F1.6~ F2.9

Угол обзора:

105°~ 32°

Оптический зум:

Моторизованный

Управление фокусировкой:

Моторизованное

Минимальная дистанция фокусировки:

0,2 м

Общие технические характеристики

Сжатие:

H.265, H.264, MJPEG, MJPEG

Частота кадров:

Первый поток:

Тепловизор: D1 @25/30к/с

Видимый диапазон: 1920×1080/1280×720 @25/30к/с



Второй поток:

Тепловизор: CIF @25/30к/с

Видимый диапазон: D1/VGA/640×360/CIF/QCIF/QVGA @25/30к/с

Регулирование битрейта:

CBR/VBRBR

Скорость передачи:

Тепловизор: 100 Кбит/с~6 Мбит/с

Видимый диапазон:

Основной поток: 500 Кбит/с~10 Мбит/с;

Второстепенный поток: 100 Кбит/с~6 Кбит/с

Зоны интереса:

Выкл./Вкл. (8 Зон, прямоугольник)

Цифровое масштабирование:

16-кратное

Обнаружение движения:

Да

Зеркало:

Да

Антитуман:

Да

Маскирование:

Выкл./Вкл. (4 области, прямоугольник)

Улучшение DVE изображения:

Да

Сжатие звука:

G.711, AMR, RAW_PCM (опционально)

Интеллектуальная система тревожных сигналов:

Обнаружение движения, тревога диска, тревога входов/выходов, порог температуры: тревога/предупреждение

Аналитика IVS:

Интеллектуальная детекция тела, периметр, пересечение линии, коридорный режим (2 линии), оставленные объекты, удаленные объекты

Режим обнаружения:

Мониторинг температуры тела

Предустановка обнаружения:

Максимум 16

Сигнал тревоги о температуре:

Сигнал тревоги перегрева, сигнал тревоги перепада температур

Время отклика:

≤30 мс

Диапазон измерения температуры:

-20 °С ~ 60 °С (-4 °С ~ 140 °С)

Режим отображения температуры:

Диапазон детекции >5 °C – абсолютное значение температуры;

Диапазон детекции ≤5 °C – относительное значение температуры

Погрешность измерений:

≤ 0.3 °C (зависит от интенсивности излучения, расстояния, температуры окружающей среды и др.)

Совместимость:

ONVIF, CGI

Макс. количество подключений:

10 пользователей

Потоковый метод:

Unicast

Хранение/запись информации:

NAS, локальный ПК для мгновенной записи, карта памяти MicroSD до 128 ГБ

Средство просмотра веб-страниц:

IE11, Firefox, Chrome

Язык веб-страниц:

Русский, английский и др.

Подключение к сети:

Ethernet (10/100 Base-T), разъем RJ-45

Аудиоинтерфейс:

1 вход,1 выход

Входы/выходы тревоги:

2/2

RS485:

Да

Кнопка сброса:

Есть (встроенная)

Электропитание:

DC 12 V/PoE

Энергопотребление:

10 Вт (макс.)

Рабочая температура:

-30 °С ~ 60 °С (-22 °С ~ 140 °С)

Сертификация:

CE /FCC

Класс защиты:

IP66

Корпус:

Металл

Габариты:

212x182x136 мм

Масса:

2 кг



Основные технические характеристики и цены на устройства Smartec для систем видеонаблюдения приведены в прайс-листе оборудования этой марки. Для получения дополнительной информации на STX-IP21TM, другие устройства и ПО Smartec для систем видеонаблюдения обращайтесь по эл. почте info@smartec-cctv.ru или по многоканальному телефону (495) 787–3342 в отдел продаж компании «АРМО-Системы», являющейся авторизованным поставщиком оборудования Smartec в России, либо в региональные офисы «АРМО».

Под торговой маркой Smartec выпускается полная линейка оборудования для создания классических и IP-систем любой конфигурации и сложности. В ее состав входят различные мультиформатные и IP модели, внутренние и уличные камеры, фиксированные, поворотные и панорамные видеокамеры, вариофокальные объективы, 4-, 8-, 16-, 32- и 64-канальные видеорегистраторы (NVR и мультиформатные), 19-42-дюймовые LED-мониторы, термокожухи, блоки питания, кронштейны и другие устройства. Основное конкурентное преимущество оборудования Smartec – это функциональность, высокое качество и надежность при их доступной цене, а также наличие профессиональной технической поддержки и сервиса в России.
